產品介紹

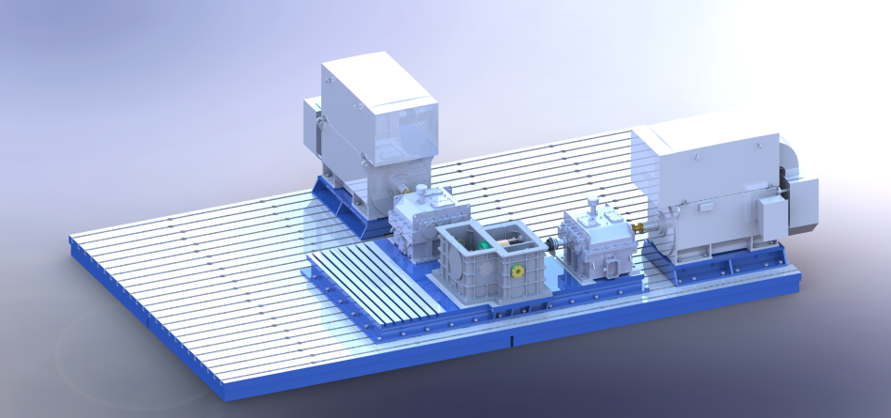

高速錐齒輪試驗器用于中央錐齒輪強度和性能試驗，主要試驗項目如下：
l 各型號發動機中央傳動單元體、中央錐齒輪的強度考核試驗和性能試驗；
l 錐齒輪的潤滑性能試驗；
l 錐齒輪的動態性能試驗；
l 新型高強度齒輪鋼國產化試驗；
l 錐齒輪傳遞效率試驗。
|
系統名稱 |
主要性能指標 |
|
旋轉機構平臺 |
試驗件俯仰角度：上仰180°～下俯180°； 試驗件翻轉角度：左翻轉180°～右翻轉180°。 |
|
油氣摻混箱 |
包含軸承、石墨密封、轉動軸、殼體等。 帶透明觀察窗，耐壓0.8MPa，耐溫250℃。 轉速：0rpm～16000rpm，功率≥20kW。 |
|
滑油系統 |
包括設備滑油箱、管路加溫器、滑油泵及驅動裝置、油氣測量裝置、透明玻璃管組件、機械溢流閥、滑油濾、調節閥及管路等。 滑油最大流量：100L/min； 滑油最高溫度：220℃； 滑油最高壓力：1.0MPa。 |
|
空氣系統 |
包括空氣加溫器、靜態油霧分離器、空氣濾、調節閥及管路等。 空氣最大流量：120g/s； 空氣最高溫度：250℃； 空氣最高壓力：1MPa。 |
|
冷卻系統 |
包括水冷散熱器、水濾、調節閥及管路等。 冷卻水循環量20t； 水濾過濾精度不低于100μm。 |
